单位名称（公章）：天津市蓟州区人民医院

主题：节能、节水工作

方向：合同能源管理

摘要：2018年9月与远大签订合同能源管理服务合同，由远大投资对卫生热水系统、新风系统、智能监控平台等进行改造，并派驻专业的服务团队对医院的中央空调系统运行管理。改造后全院的卫生热水完全由直燃机的烟气废热提供，每天节省天然气消耗300多m³；通过加装远控物联网云服务平台，实现了新风系统智能化控制，以及能耗实施统计、能耗分析、能耗指标管理、参数下发等功能。

项目采用合同能源管理模式，引进社会资本及专业队伍。院方节省了投资，规避了风险，实现了节能改造，且空调系统管理水平及病患医护人员满意度获得大幅提升。

关键词：烟气余热回收 智能监管平台 合同能源管理

一、基本情况

天津市蓟州区人民医院创建于1949年，是一所集医疗、教学、科研、康复、中西医结合、预防保健为一体的综合性三级甲等医院。2015年10月迁入新址，新医院建筑及设备总投资近10亿元，占地面积160亩，总建筑面积11.3万m²，医院编制床位936张，开放床位800张。该院于2014年采购远大3套一体化中央空调直燃机组，为医院提供制冷、采暖，于2018年9月与远大签订合同能源管理服务合同

人员数量：医护人员为1417人，工勤保障人员为538人，就诊人数为754911人次。

气候区：医院位于天津市，其气候区为寒冷地区。

   能源消耗情况（2018年度）：电841.5450万度、气181.7770万m³，年总能耗折合标煤量3451.89吨。

二、推进措施

1.空调系统升级改造与优化。对主机进行升级，管路进行优化改造，减小管路阻力，改善操作维护不方便等问题，节省运行费用。

以CT会议室为试点对四管制接法进行修改，将四管制进行更高效的利用，将冷热水管相互调整，测试结果出风温度提高4℃，大大提升了空调效果。

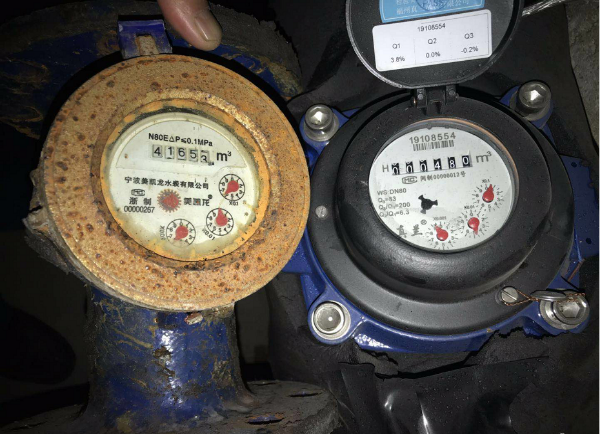

1. 医院采用了远大开发的远控物联网云服务平台系统。将水表、电表、燃气表更换为新的带远传功能的表具，

系统基本组件含盖平台管理、设备实时、能耗统计、能耗分析、能耗指标管理、参数下发、审计评估、能源简报、数据补录、统一消息平台、能耗明细查询、一站式报修等功能，可统计能耗的实时数据，实现分布式监控与集中管理。最终实现节能的目的。

新风系统节能改造。加装自动化控制装置，在保证室内舒适度的前提下，实现智能化控制，节省运行费用。

1. 原一次补水箱设计偏低，不能实现自动补水，且没有预留检修口，烟气板交余热利用一直没有起到节能效益，我们此次进行水箱技改，恢复烟气板交充分利用余热为卫生热水进行加温。达到较好的节能效果。

   卫生热水补水箱改造前，无法补水	卫生热水补水箱改造后，使用正常

2. 对换热站一次换热设备进行升级为板式换热器，充分利用烟气余热，在保证原蒸汽系统不变的基础上进行升级改造；一次、二次管路进行优化，实现分区供应。

机组烟道加装烟气板交，回收直燃机烟气余热加热医院的生活热水，提升系统运行效率，不仅免费获得了卫生热水，还降低了烟气白雾现象。

标准化管理。定期组织员工培训，增强技术能力，提高安全意识，

三、成果效益

1.改造后医院空调效果得到改善，专业化运维服务，让能源系统运行更加稳定、安全。

2.卫生热水系统改造后，全院的卫生热水完全由直燃机的烟气废热提供，每天节省天然气消耗300多m³，每年节能量约为145.6吨标准煤。

3.通过加装远控物联网云服务平台，实现了新风系统智能化控制，以及能耗实施统计、能耗分析、能耗指标管理、参数下发等功能，以更加精细和动态的方式管理系统，达到“智慧”状态，实现对锅炉的安全、高效、节能、环保等一体化管理。

4.引进社会资本，院方节省了大额投资，并规避了投资风险。同时预计节能效益能达到约175万元/年。

5.专业服务团队负责项目运营，提升了用能系统运行、维保水平，提高了能源利用效率。

6.起到了良好的示范引领作用，天津市多家医院前来学习考察并计划引进。

四、经验总结

1.烟气余热回收可以降低直燃机排烟对大气的热污染，同时可以制备生活热水，且其热水能源成本大大低于太阳能及空气能热水系统；远控物联网云服务平台实现对锅炉的智能识别、监控和管理，形成集锅炉在线能耗诊断、远程动态监测为一体的锅炉检测和监测完备体系，为锅炉安全节能监管和政策制定提供可靠依据。

2.合同能源管理服务，由专业的节能服务公司投资节能改造，改造效益共分享。节能服务公司精细化的运营管理，可延长设备的使用寿命，避免突发空调事故，降低空调运行成本。专业的服务保障设备能够长期安全、稳定的运行，把用户从繁琐的空调系统事务性管理彻底解脱出来。

3.项目的市场前景巨大，其适用于我国所有气候区，适用于各类医院、机关、学校等公共机构的空调节能与安全改造。项目节能前景也相当巨大，每年节能量约为145.6吨标准煤。

4.项目能产生良好的示范引领作用，天津市多家医院前来学习考察并计划引进，引进该项目的机构，同样能对其所在地区及周边区域的机构的节能改造产生良好的示范引领作用。
